String miksur ta 'iżolaturi komposti, il-kawżi tiegħu u l-metodi ta' analiżi korrispondenti
Fil-preżent, numru kbir ta 'iżolaturi komposti huma użati fil-linji ta' trażmissjoni tal-grilja tal-enerġija, li jammontaw għal madwar 50 fil-mija tal-konsum tal-iżolatur tal-linja. Fosthom, torrijiet lineari jammontaw għal proporzjon ogħla. Kważi t-torrijiet lineari kollha f'żoni mniġġsa ħafna jużaw iżolaturi komposti. L-iżolatur kompost solviet il-problema tal-flashover tat-tniġġis li ġarrbet il-grilja tal-enerġija għal ħafna snin bil-prestazzjoni eċċellenti tagħha ta 'flashover kontra t-tniġġis, iżda l-problema tal-ksur tal-istring sseħħ minn żmien għal żmien. Għal torrijiet ta 'sekwenza waħda, ladarba sensiela ta' iżolaturi komposti tinkiser, ħafna drabi tikkawża li l-linja taqa ', li se ġġib theddida kbira għas-sigurtà soċjali. Għal torrijiet ta 'arbli b'ħafna serje, ladarba l-istring jinkiser, se jġib ukoll impatt fuq it-torrijiet u iżolaturi oħra, li jaffettwaw l-affidabilità tal-linja. Peress li r-rata tal-vjaġġ minħabba l-flashover tat-tniġġis tnaqqset ħafna f'dawn l-aħħar snin, il-ksur tal-ispag sar problema importanti li jiffaċċjaw iżolaturi komposti.
Ħafna kawżi jwasslu għal spag ta 'iżolatur kompost miksur, u hemm ħafna differenzi fid-dehra u r-riżultati tat-test. Ladarba jseħħ il-ksur, huwa importanti ħafna li tinstab b'mod preċiż il-kawża għal trattament sussegwenti. Fl-istess ħin, il-kawżi għall-ksur għandhom jiġu mqassra, li għandhom sinifikat importanti għall-iżolaturi biex ikunu konnessi fil-grilja tal-enerġija. Għalhekk, flimkien mal-forom ta 'kordi miksura li ġew ikkuntattjati minn individwi, se nitkellmu dwar il-kawżi ta' spag miksur u kif janalizzaw u tivverifikahom. Jista 'jkun hemm raġunijiet għal kordi miksura li mhumiex koperti. Int mistieden tħalli messaġġ jew tibgħat email biex tiddiskuti.
1. Klassifikazzjoni u karatteristiċi ta 'ksur ta' kordi iżolaturi komposti miksura
Il-forom ta 'spag miksur ta' iżolaturi komposti jistgħu jinqasmu fi tliet kategoriji: tiċrit tal-forza esterna, tkissir fraġli, u tkissir immuffat. Fost dawn, hemm ftit każijiet ta 'dmugħ tal-forza esterna, u tkissir fraġli u tkissir immuffat huma t-tipi ewlenin ta' kordi miksura.
1.1 Tiċrita tal-forza esterna
Il-kawżi tat-tiċrit tal-forza esterna huma spiss irjieħ qawwija estremi, silġ qawwi tal-linji, u qbiż tat-tneħħija tas-silġ.
B'mod ġenerali, il-parti tal-iżolatur ikkontrollata bis-saħħa mekkanika hija ġeneralment l-għonq tar-ras tal-ballun, jiġifieri meta tkun soġġetta biss għal stress tensili, ir-ras tal-ballun ħafna drabi tkun l-ewwel li tinkiser. Madankollu, meta tkun soġġetta għall-azzjoni magħquda ta 'tensjoni tat-torsjoni, stress tat-tensjoni jew stress kompressiv, il-parti tal-konnessjoni bejn it-twaħħil tal-metall u l-virga tal-qalba tal-iżolatur kompost hija l-aktar fraġli, għalhekk il-pożizzjoni tal-ksur hijaspiss jinsabu fil-parti ta 'konnessjoni tat-twaħħil u l-virga tal-qalba.
Il-virga tal-qalba hija magħmula minn fibra tal-ħġieġ ta 'qawwa għolja. Meta tkun parzjalment bil-ħsara u mbagħad imqatta 'taħt l-azzjoni magħquda ta' stress torsjonali u stress tat-tensjoni,il-ksur tal-virga tal-qalba ħafna drabi tkun irregolari, xi fibri huma f'forma ta 'ġummar, u l-ksur m'għandux traċċi ta' karbonizzazzjoni.Figura 1.

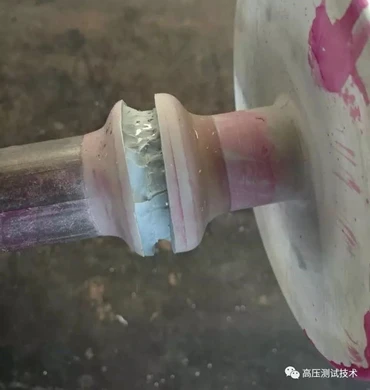

Figura 1 Ksur tipiku tat-tiċrit tal-forza esterna
1.2 Ksur fraġli (korrużjoni tal-istress)
Ksur fraġli huwa t-tip ewlieni ta 'ksur ta' spag fl-applikazzjoni bikrija ta 'iżolaturi komposti, u l-proċess ta' ksur huwa akkumpanjat minn proċess ta 'korrużjoni tal-istress.Il-post tal-ksur huwa possibbilment fl-intern tal-fittings tat-tarf u ħdejn il-konnessjoni tal-fittings tat-tarf u l-virga tal-qalba.
L-iktar karatteristika ovvja tal-ksur fraġli hija li ħafna mill-ksur huwa ċatt u bla xkiel, u s-sezzjoni hija perpendikolari għall-assi tal-virga tal-qalba.Il-morfoloġija tipika tal-ksur tidher fil-Figura 2.
(a) Ksur ċatt
(b) Il-ksur huwa gradat, u kull tarġa huwa ċatt.

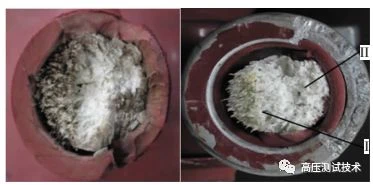

Fig.2 Morfoloġija tipika tal-ksur ta 'ksur fraġli ta' iżolatur kompost
1.3 Ksur minħabba korrużjoni (karbonizzazzjoni tal-virga tal-qalba)
Il-ksur minħabba l-korrużjoni saret il-forma ewlenija ta 'tkissir ta' spag ta 'iżolatur kompost f'dawn l-aħħar snin, u t-tkissir tas-sekwenza tiegħu huwa akkumpanjat minn proċess ta' skariku intern fit-tul.Il-ksur ġeneralment jinsab ħdejn it-tarf ta 'vultaġġ għoli tal-iżolatur kompost.
Il-karatteristiċi ewlenin tad-dehra tal-ksur immuffat huma karbonizzazzjoni sinifikanti (tiswed) tal-virga tal-qalba, u fl-istess ħin, il-ksur huwa irregolari u hemm tpinġija tal-wajer ovvja.Il-forma tipika tal-ksur tidher fil-Figura 3.

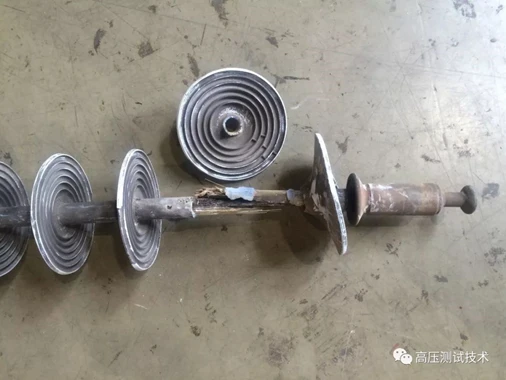

Figura 3 Morfoloġija tipika tal-ksur ta 'ksur fraġli ta' iżolatur kompost
2. Kawżi u proċess ta 'żvilupp ta' kordi miksura
Fost it-tliet tipi ta 'kordi miksura, il-probabbiltà ta' tiċrit tal-forza esterna hija estremament żgħira, u l-proċess huwa sempliċi u faċli biex jiġi analizzat b'kundizzjonijiet estremi tat-temp. Għalhekk, dan id-dokument jintroduċi biss il-kawżi, il-proċess ta 'żvilupp, u l-metodi ta' analiżi ta 'ksur fraġli u ksur immuffat.
2.1 Ksur fraġli
Il-ksur fraġli huwa ġeneralment akkumpanjat mill-proċess ta 'korrużjoni tal-istress. L-iżolatur iġorr il-piż tal-wajer u huwa taħt tensjoni. Meta l-virga tal-qalba tidħol fil-likwidu tal-aċidu għal xi raġuni, il-likwidu tal-aċidu se jissaddad il-virga tal-qalba. Il-virga tal-qalba mhux reżistenti għall-aċidu użata fl-iżolaturi komposti bikrija hija taħt tensjoni. Taħt l-azzjoni magħquda ta ', korrużjoni, ix-xquq jidhru gradwalment fil-virga tal-qalba, u x-xquq jespandu gradwalment sakemm il-virga tal-qalba li fadal ma tistax iġorr il-forza tat-tensjoni u tinkiser.
Jista 'jidher minn hawn fuq li hemm żewġ kundizzjonijiet ewlenin għal ksur fraġli: falliment tas-siġill, u l-virga tal-qalba hija virga tal-qalba mhux reżistenti għall-aċidu.Barra minn hekk, il-ġenerazzjoni ta 'xquq taċċellera ħafna l-okkorrenza ta' ksur fraġli. Skont każijiet attwali, il-proċess ta 'żvilupp ta' ksur fraġli għandu ż-żewġ kategoriji li ġejjin:
(1) Falliment tas-siġillar - il-virga tal-qalba hija niedja - il-ħruġ intern huwa ġġenerat - is-sustanza aċiduża hija prodotta - korrużjoni tal-istress - il-virga tal-qalba ssofri ksur fraġli;
(2) Difetti tal-manifattura li jitħallew fit-tarf (struttura tal-feles) - falliment tas-siġill - dħul ta 'sustanzi aċidużi fl-atmosfera - korrużjoni tal-istress - ksur fraġli tal-virga tal-qalba.
L-istruttura tal-feles jeħtieġ li ssuq feles fit-tarf tal-virga tal-qalba, li huwa faċli li tħalli xquq ċkejkna fil-virga tal-qalba. Meta s-siġillar ikun normali, l-espansjoni tax-xquq ċkejkna hija bil-mod ħafna. Ladarba s-siġillar ifalli, ix-xquq ta 'hawn fuq isiru l-punt tat-tluq tal-korrużjoni tal-istress. It-tip speċifiku ta 'struttura tal-feles jista' jinstab fl-artiklu l-ieħor tiegħiStruttura tal-iżolatur tal-linja tat-trasmissjoni-1 (iżolatur tas-sospensjoni tat-tip tad-diska tal-porċellana/ħġieġ, iżolatur kompost tas-sospensjoni tat-tip tal-virga).
(a) Struttura tal-feles ta' ġewwa
(b) Il-feles ta 'ġewwa huwa misjuq biex taqsam il-virga tal-qalba.
Figura 4 Struttura tal-feles ta 'ġewwa u ħsara lill-virga tal-qalba
Hemm tliet tipi ta 'fallimenti tas-siġill:
(1)Falliment tas-siġill tat-tarf:Is-siġillant huwa maqsum, jew it-tarf ikun bil-ħsara waqt l-installazzjoni, u jikkawża li s-siġill ifalli.
(2)Ħsara tas-siġill minħabba nuqqas ta' għant:
A. Il-materjal tal-għant huwa fqir, u l-għant huwa msadda minn skariku estern; se jkun hemm ħruġ tal-korona fuq il-wiċċ tal-iżolatur kompost f'temp tax-xita, u t-tarf jinħaraq faċilment b'ark ta 'temperatura għolja meta jintlaqat mis-sajjetti. Fil-każijiet ta 'hawn fuq, huwa faċli li tinqasam, u tikkawża li l-virga tal-qalba tixxarrab.
B. Konfigurazzjoni mhux xierqa taċ-ċirku ta 'ekwalizzazzjoni se tikkawża skariku severa tal-korona u tnaqqar il-għant; jekk iċ-ċirku ta 'equalizing huwa installat ħażin jew il-parametri ma jintgħażlux kif suppost, it-tarf ta' vultaġġ għoli jipproduċi skariku korona severa, u l-effett fit-tul jagħmel ħsara lill-għant u jikkawża li l-virga tal-qalba tkun niedja.
(3) Hemm problema fl-interface tal-virga għant-qalba, u l-umdità tidħol fil-virga tal-qalba permezz tad-diffużjoni.
2.2 Ksur minħabba korrużjoni
Fil-preżent, ħafna mill-iżolaturi komposti fl-operazzjoni jużaw vireg tal-qalba reżistenti għall-aċidu, għalhekk il-probabbiltà ta 'ksur fraġli tnaqqset ħafna, u l-ksur immuffat saret il-forma ewlenija ta' tkissir ta 'korda iżolatur. It-tħassir ħafna drabi jkun akkumpanjat minn skariku fit-tul ġewwa l-virga tal-qalba, u l-enerġija ġġenerata gradwalment tikkawża li l-istruttura tal-virga tal-qalba tinbidel. Min-naħa waħda, ir-reżina li tgeżwer u tiffissa l-fibra tal-ħġieġ tiddikomponi, u l-istruttura tal-fibra tal-ħġieġ issir ratba. Min-naħa l-oħra, il-fibra tal-ħġieġ hija karbonizzata, u l-proprjetajiet mekkaniċi huma notevoli. Inżel sakemm il-virga tal-qalba tonqos milli tiflaħ it-tagħbija u tinkiser.
F'dan il-proċess, id-difetti interni jiżviluppaw tul id-direzzjoni radjali tal-virga tal-qalba, u jiżviluppaw ukoll fid-direzzjoni axjali, u kanal ta 'skariku intern huwa ġġenerat fil-virga tal-qalba, u s-saħħa tal-kamp elettriku fl-aħħar hija estremament kbira, u tikkawża l-għant biex jippenetra minn ġewwa għal barra. Ritratt tipiku jidher fil-Figura 5.
(a) Espansjoni tad-difett ġewwa l-virga tal-qalba
(b) Punch tal-għant tal-virga tal-qalba
Figura 5 Espansjoni tad-difett ġewwa l-virga tal-qalba miksura minħabba l-korrużjoni
Skont l-oriġini tal-iskariku intern tal-virga tal-qalba, it-tħassir jista 'jinqasam fiż-żewġ kategoriji li ġejjin:
(1) Nuqqas tas-siġillar - il-virga tal-qalba hija niedja - il-ħruġ intern huwa ġġenerat - is-sustanza aċiduża hija prodotta - korrużjoni tal-istress - il-virga tal-qalba ssofri ksur fraġli;
L-oriġini tal-iskariku intern ta 'dan it-tip ta' ksur huwa l-falliment tas-siġill tat-tarf u l-ħsara tal-għant, u r-raġunijiet huma l-istess bħall-ksur fraġli preċedenti.Wieħed jista 'jara li anke jekk tintuża l-virga tal-qalba reżistenti għall-aċidu, sakemm is-siġill jonqos, is-sekwenza xorta se tinkiser!
(2) Hemm difetti interni fil-virga tal-qalba—penetrazzjoni ta 'l-ilma—skariku ġġenerat ġewwa—sustanzi aċidużi huma ġġenerati—il-għant huwa mnaqqar—żieda fil-ħruġ intern—karbonizzazzjoni tal-virga tal-qalba;
Id-difetti interni tal-virga tal-qalba huma ġeneralment ikkawżati mill-interface fqira tal-virga tal-qalba-għant, bħal twaħħil fqir, toqob tal-arja li jitħallew fl-interface, eċċ. It-twaħħil ħażin iwassal għal debonding u l-ġenerazzjoni ta 'lakuni interni tal-arja. Hemm il-proċessi ewlenin li ġejjin għal kordi miksura bħal dawn:Il-wiċċ tal-għant huwa intatt, iżda l-umdità tidħol fil-virga tal-qalba.
3. Metodu ta 'analiżi ta' spag miksur
Is-sekwenza miksura kkawżata minn tiċrita tal-forza esterna hija faċli biex tikseb ħjiel minn informazzjoni meteoroloġika, għalhekk l-analiżi biss tal-ksur fraġli u l-ksur immuffat hija diskussa hawn. Meta sseħħ spag miksur, l-ewwel iddetermina jekk is-sekwenza miksura hijiex fraġli jew immuffata skont il-forma tal-ksur u l-pożizzjoni tal-ksur, u mbagħad agħżel l-oġġett tat-test korrispondenti għall-verifika skont ir-raġunijiet possibbli msemmija hawn fuq.
3.1 Ksur fraġli
Jekk ikun iġġudikat li huwa ksur fraġli, skond dak imsemmi hawn fuq, jista 'jkun ikkawżat minn nuqqas ta' siġill flimkien ma 'virga tal-qalba mhux reżistenti għall-aċidu, jew tista' tkun ikkawżata minn difetti residwi tal-manifattura fl-aħħar flimkien ma 'falliment tas-siġillar flimkien ma' non- virga tal-qalba reżistenti għall-aċidu.
(1) Falliment tas-siġill flimkien ma 'virga tal-qalba mhux reżistenti għall-aċidu
Verifika tal-falliment tas-siġill tat-tarf:L-istess lott ta 'prodotti huwa soġġett għal test ta' issikkar, dissezzjoni ta 'fittings ta' iżolatur miksur, u skoperta ta 'komponenti interni tas-sadid.
It-test tas-siġillar huwa li tapplika 70 fil-mija tat-tagħbija mekkanika ratata għall-iżolatur kompost għal 96 siegħa, u mbagħad wrap it-tarf b'penetrant għal 20 minuta. Iċċekkja jekk il-kolorant jippenetrax fit-tarf u l-fond tal-penetrazzjoni permezz ta 'spezzjoni viżwali u anatomija. Is-siġilli tat-tarf kienu kkunsidrati aċċettabbli sakemm il-fond tal-penetrazzjoni ma laħaqx il-virga tal-qalba.

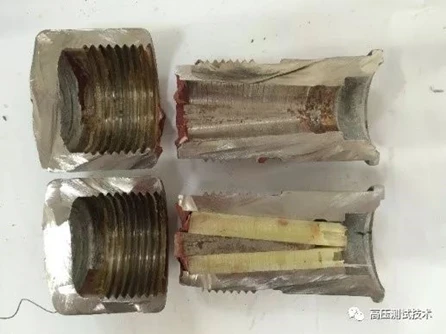

Figura 6 Test tas-siġill tat-tarf - spezzjoni anatomika tal-fond tal-penetrazzjoni wara l-inkapsulament tal-penetrant
Il-falliment tas-siġillar tat-tarf huwa spiss eżempju. It-test tas-siġillar tal-istess lott ta 'prodotti jista' ma jkunx kapaċi jsib il-problema. Madankollu, jekk ikun hemm nuqqas ta 'siġillar fl-aħħar, se jieħu perjodu ta' żmien biex il-proċess ta 'korrużjoni tal-istress iseħħ bis-sħiħ. Għalhekk, il-korrużjoni ħafna drabi sseħħ ġewwa l-fittings tat-tarf. Għalhekk, l-anatomija tat-tarf tal-iżolatur miksur u l-iskoperta tal-komponenti tas-sadid huma l-aktar mezzi diretti u effettivi.
Verifika tal-falliment tas-siġillar minħabba materjal fqir tal-għant: Wettaq it-testijiet ta 'traċċar u reżistenza għall-korrużjoni elettrika tal-materjali tal-għant tal-umbrelel fuq l-istess lott ta' prodotti.
Ir-reżistenza tal-materjal tal-kopertura tal-umbrelel għat-traċċar u t-test tal-korrużjoni elettrika hija li tnaqqas il-barrakka tal-iżolatur f'kampjun ċatt ta 'ċerta ħxuna, u twettaq it-test bil-metodu ta' vultaġġ ta 'traċċar kostanti. Il-vultaġġ tat-test huwa AC 4.5kV, u l-kampjun jista 'jiflaħ 6h mingħajr korrużjoni. It-test jitqies li jgħaddi jekk il-fond ma jaqbiżx 2.5mm.

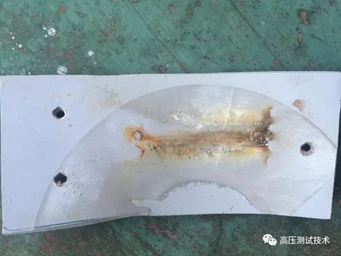

Figura 7 Kampjuni soġġetti għal traċċar u testijiet ta 'reżistenza għall-korrużjoni elettrika
Il-verifika tan-nuqqas tas-siġill tal-għant ikkawżat mill-installazzjoni mhux xierqa taċ-ċirku tal-gradazzjoni:Iċċekkja jekk iċ-ċirku tal-gradazzjoni huwiex installat bil-maqlub, jekk il-pożizzjoni tal-installazzjoni hijiex korretta, u wettaq il-kalkolu tal-verifika tal-kamp elettriku fuq l-iskema ta 'konfigurazzjoni taċ-ċirku tal-gradazzjoni.
Verifika tal-falliment tas-siġill ikkawżat minn interface fqir tal-virga-għant tal-qalba:Kondotta test tal-permeabilità tal-virga tal-qalba, test tad-diffużjoni tal-ilma tal-għant tal-virga tal-qalba, test taż-żieda fit-temperatura taċ-ċinturin tal-vultaġġ tal-vultaġġ tal-qawwa, test ta 'żieda fit-temperatura wieqaf għall-istess lott ta' iżolaturi Test tal-mewġ, nekropsja.
Validazzjoni tar-reżistenza għall-aċidu tal-virga tal-qalba:Wettaq it-test tar-reżistenza għall-aċidu tal-virga tal-qalba għal iżolaturi miksura jew prodotti tal-istess lott.
It-test tar-reżistenza għall-aċidu tal-virga tal-qalba huwa li titqaxxar sezzjoni tal-għant tal-iżolatur biex tesponi l-virga tal-qalba, u mbagħad wrapha b'aċidu nitriku 1mol/L wara t-tħin, u applika ċertu tensjoni għal 96 siegħa fl-istess ħin . Il-valur tat-tensjoni huwa l-prodott taż-żona tal-virga tal-qalba u 300MPa, bħal 96h. Wara li l-virga tal-qalba ma ssirx ħsara u m'hemm l-ebda xquq sinifikanti fuq il-wiċċ, huwa kkunsidrat li l-virga tal-qalba hija meħtieġa għar-reżistenza tal-aċidu. (Magħruf ukoll bħala virga tal-qalba reżistenti għall-aċidu)
Għal aktar informazzjoni dettaljata dwar il-metodi u l-kriterji tat-testijiet t'hawn fuq, jekk jogħġbok irreferi għal "GB/T 19519-2014 Definizzjoni, Metodi tat-Test u Kriterji ta' Aċċettazzjoni għal Iżolaturi ta' Linji Overhead b'Vultaġġ Nominali 'l fuq minn 1000V għal Sistemi AC b'Sospiżi u Tensili Iżolaturi komposti".
(1)Difetti tal-Manifattura Fdal fit-Tmiem flimkien ma' Nuqqas tas-Siġill flimkien ma' virga tal-qalba mhux Reżistenti għall-Aċidu
Il-verifika tal-falliment tas-siġill u l-virga tal-qalba mhux reżistenti għall-aċidu hija l-istess bħal ta 'hawn fuq. Id-difetti tal-manifattura tat-tarf jistgħu jiġu vverifikati mit-test tat-tagħbija tal-ħsara mekkanika tal-istess lott ta 'prodotti, iżda d-difetti tal-manifattura tat-tarf huma spiss każijiet iżolati, u huwa diffiċli li jiġi rintraċċat b'mod preċiż is-sors permezz tat-test. Jista 'jkun assistit mill-istruttura tat-tarf u l-pożizzjoni tal-ksur. Jekk it-tarf jadotta struttura tal-feles u l-ksur jinsab ġewwa t-twaħħil tat-tarf, u huwa qrib it-tarf tal-feles li jkun qed jiġi misjuq, dan ifisser li hemm possibbiltà akbar ta 'difetti tal-manifattura ġewwa.
3.2 Ksur minħabba korrużjoni
Jekk ikun iġġudikat li huwa ksur fraġli, skond dan ta 'hawn fuq, jista' jkun ikkawżat minn skariku intern fit-tul ikkawżat minn ħsara fis-siġill, jew jista 'jkun ikkawżat minn difetti interni fil-virga tal-qalba, li titnaqqar permezz tal-għant minn ġewwa lejn barra, li tikkawża skariku intern fit-tul biex jikkawża ksur tal-istring.
(1) Ħsara tas-siġill flimkien ma 'skariku intern fit-tul
Il-metodu ta 'verifika għall-falliment tas-siġill tat-tarf u l-falliment tal-għant huwa l-istess bħat-taqsima preċedenti 3.1.
Jekk jinstab li hemm toqba fuq il-virga tal-qalba, tkun iċ-ċavetta biex tiġġudika jekk it-toqba hijiex ikkawżata minn kawża esterna li twassal għall-falliment tas-siġill tal-għant, jew hija kkawżata minn difett intern u perforazzjoni. Nistgħu nibdew mid-differenza tal-kompożizzjoni bejn ġewwa u barra tat-toqba. Ġeneralment, in-naħa bi proporzjon ogħla ta 'komponenti karbonizzati għandha probabbiltà ogħla li tibda l-ħin tal-iskariku qabel, u t-toqba hija aktar probabbli li tibda minn din in-naħa.
(2) Difetti ġewwa l-virga tal-qalba
F'dawn l-aħħar snin, kien hemm każijiet ta 'difetti interni fil-virga tal-qalba, prinċipalment ikkawżati mill-interface fqira tal-virga tal-qalba-għant.Verifika ta' interface difettuż:Kondotta test tal-permeabilità tal-virga tal-qalba, test tad-diffużjoni tal-ilma tal-għant tal-virga tal-qalba, test ta 'żieda fit-temperatura taċ-ċinturin tal-vultaġġ tal-vultaġġ tal-qawwa, test ta' żieda fit-temperatura wieqaf għall-istess lott ta 'test tal-mewġ tal-iżolaturi, nekropsja.
It-test tal-permeabilità tal-virga tal-qalba huwa li taqta 'l-virga tal-qalba f'kampjun twil ta' 10mm, id-direzzjoni tat-tqattigħ hija perpendikolari mal-virga tal-qalba, illustra ż-żewġt itruf b'sandpaper, u poġġiha f'soluzzjoni tal-metilen aħmar jew vjola. It-tarf ta 'fuq jippenetra, u jitkejjel il-ħin biex is-soluzzjoni tippenetra ġewwa l-virga tal-qalba sal-quċċata.

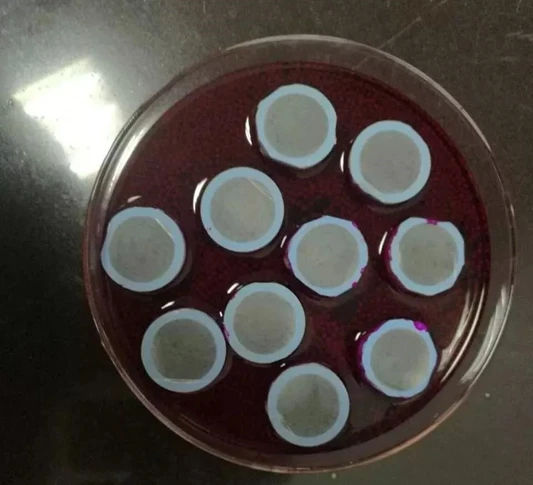

Figura 8 Test tal-Permeabilità
It-test tad-diffużjoni ta 'l-ilma tal-virga tal-qalba b'għant huwa li taqta' l-virga tal-qalba f'kampjun twil ta '30mm, id-direzzjoni tat-tqattigħ hija perpendikolari mal-virga tal-qalba, ramel iż-żewġt itruf b'sandpaper, għalli f'soluzzjoni ta' konċentrazzjoni ta '0.1 fil-mija NaCl għal 100h, u mbagħad applika vultaġġ AC 12kV għal 1min, kejjel il-kurrent tat-tnixxija.
Figura 9 Sezzjoni tat-Test tad-Diffużjoni tal-Ilma
It-test taż-żieda fit-temperatura taċ-ċinturin tal-vultaġġ tal-frekwenza tal-qawwa huwa li japplika l-ogħla vultaġġ operattiv għall-iżolatur għal 30min, u uża infra-aħmar biex tkejjel iż-żieda fit-temperatura tal-iżolatur.
Għat-test tal-mewġ wieqaf, l-iżolatur ġie mgħolli għal 42 siegħa, u vultaġġ ta 'impuls bi wieqaf ta' 1000kV/us-1500kV/μs ġie applikat għal 25 darba.
In-nekropsja hija li tneħħi l-għant b'sikkina jew forza esterna, u tosserva l-istat tal-wiċċ tal-virga tal-qalba wara li l-għant jitqaxxar.

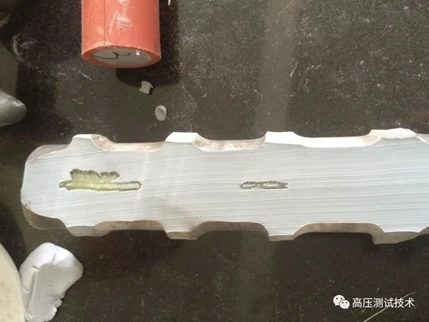

Figura 10 Kampjun wara nekropsja
Għal aktar informazzjoni dettaljata dwar it-testijiet ta 'hawn fuq, jekk jogħġbok irreferi għal "GB/T 19519-2014 Definizzjoni, Metodi tat-Test u Kriterji ta' Aċċettazzjoni għal Iżolaturi tal-Linji Overhead b'Vultaġġ Nominali 'l fuq minn 1000V għal Sistemi AC b'Iżolaturi Komposti Sospiżi u Tensili".
Wara li l-problema tas-siġillar tiġi eskluża, jekk xi wieħed mit-testijiet ta 'hawn fuq huwa anormali b'mod sinifikanti, jista' jiġi ġġudikat li l-iżolatur x'aktarx ikollu problemi ta 'interface.Karatteristiċi anormali sinifikanti ta’ kull prova kienu:
Test tal-permeabilità tal-virga tal-qalba: Is-sezzjoni tat-test tal-virga tal-qalba hija ppenetrata mis-soluzzjoni tal-metilin fi żmien 15-il minuta.
virga tal-qalba b'test tad-diffużjoni ta 'l-ilma għant: il-kurrent tat-tnixxija tal-virga tal-qalba jaqbeż 1mA;
Test ta 'żieda fit-temperatura taċ-ċinturin tal-vultaġġ tal-frekwenza tal-enerġija: Matul it-test ta' simulazzjoni tal-laboratorju, iż-żieda fit-temperatura tal-virga tal-qalba hija sinifikanti, u ż-żieda fit-temperatura tiżdied gradwalment bl-estensjoni tal-ħin tal-pressjoni; jekk huwa biss żieda żgħira fit-temperatura, jista 'jkun li l-għant huwa niedja, iżda m'hemm l-ebda problema ġewwa l-virga tal-qalba.
Test tal-mewġ wieqaf: tqassim intern tal-virga tal-qalba;
Nekropsja: Żona kbira tal-wiċċ tal-virga tal-qalba hija esposta direttament.
Rigward il-ġudizzju tal-problemi tal-interface tal-iżolatur kompost, aktar informazzjoni tista 'tinstab fl-artiklu l-ieħor tiegħi:Problemi ta 'interface ta' iżolatur kompost u l-iskoperta tagħhom.
